M3エミッタ-MnESIプラットフォーム

エーエムアール株式会社 > 実験ステップから探す > 分析・測定 > M3エミッタ-MnESIプラットフォーム

先端のマルチノズルによりマイクロフローのスループットと
ナノスプレーの高感度分析を実現する新型エミッタ

Newomics®社「M3 Emitter」は、マイクロフローLCのスループットでナノフローの高感度分析を実現するマルチノズルエミッターです。先端のシリコンチップは半導体微細加工技術によって製造されています。精密な機械加工とプラグアンドプレイインターフェースを備えたユニークなデザインは、シンプルさ、感度、信頼性、堅牢性を提供します。


メーカーによるウェビナーを配信中

Newomics®社のイベントページで製品に関するウェビナーをオンデマンド配信中です。視聴にはお名前、メールアドレス等の登録が必要となります。ご了承ください。
ウェビナー視聴はこちらから(外部サイト)


NEWOMICS M3 Emitterの特長

8本のマルチノズルによるフロー分割でイオン化効率を上昇

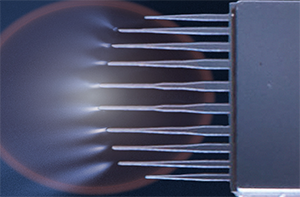

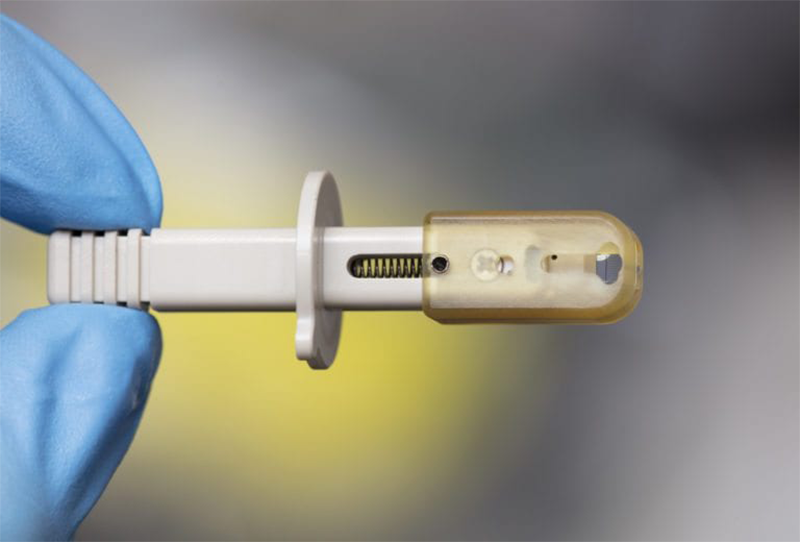

M3エミッタは先端に8本のノズルをもつ独自設計のエミッタです。
現在のプロテオミクスにおけるタンパク質の分析では、ナノフローLC/MS(流量<1 μL/ min)が主流となっており、少量の生体サンプル中の数千のペプチドおよびタンパク質を高感度で同定および定量化するために日常的に使用されていますが、堅牢性とスループットに欠けています。
対照的に、マイクロフローLC-MS(流量1-50 μL/ min)は通常、相対標準偏差(RSD)<20 %でより高いスループットと堅牢性を実現しますが、ナノフローLC/MSの感度はありません。

マイクロフローのスループットとナノフローの高感度分析を両立

シリコンマルチノズルエミッターNEWOMICS社の「M3エミッタ」は、単一のマイクロフローをマルチノズルで複数のナノフローに均等に分割することで、イオン化効率を劇的に向上させ、前例のない感度、堅牢性、スループットを実現します

MnESI(Microflow-nanoESI)プラットフォーム

エミッタ・イオンソース・スプリッターを組み合わせ、
マイクロフローでナノESIを可能にする高感度化ソリューション

NEWOMICS社のMnESIプラットフォームは、M3エミッタと専用のMSイオンソースおよびスプリッターキットを組み合わせて、マイクロフローでナノESIを実現するソリューションです。スプリッターにより流速を落とすことで、コンベンショナルなLCでもLC/MSやインフュージョンMS解析の高感度が可能です。

対応アプリケーション例

  • 高感度インタクトタンパク質LC/MS解析 インタクト抗体/バイオ医薬品
  • 高感度ネイティブ抗体LC/MS解析 ネイティブ抗体/ADC/バイオシミラー/Bispecific抗体
  • 高感度ネイティブタンパク質複合体解析 GroEL、20S, t20Sプロテアソーム
  • ショットガンリピドミクス ダイレクトインフュージョンESI-MSによるプラズマ中の脂質解析
  • 低分子の高感度LC/MS解析 果物中の農薬の高感度解析、薬剤代謝解析、メタボローム

MnESIイオンソース

M3エミッタと組み合わせ、LC/MSのパフォーマンスを大幅に向上する専用イオンソース

・ナノフロー感度と下限検出限界を実現
・より少ないサンプル量の測定を可能
・より高いサンプルスループットとより速い分析速度を可能
・複雑なマトリックス分析のための高い堅牢性と優れた再現性を実現
・高品質のイメージングシステムを介してスプレーを視覚

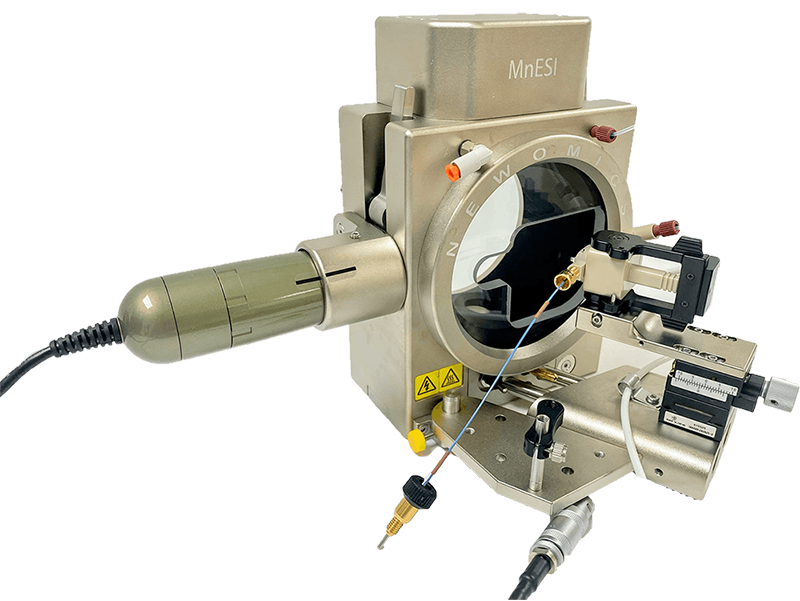

MnESI Source for Thermo Scientific New Generation Mass Spectrometers

IS-T01

対応MS:Thermo Scientific
Orbitrap Fusion Lumos Tribrid 質量分析計
Orbitrap Eclipse Tribrid質量分析計
Thermo Scientific Orbitrap Exploris質量分析計
TSQ Altis トリプル四重極質量分析計

スペック

■Ionization Mode:Atmospheric pressure electrospray ionization (ESI), both positive and negative mode ■ESI Probe:Newomics M3 Emitter (refer to M3 Emitter specification) ■Open or Closed System:Closed source ■Flow Rate:Nano (20 – 1000 nL/min)、Micro (1 – 50 µL/min) ■Spray Angle:Fixed angle of 25° ■Spray Voltage:0 – 6 kV ■Sheath Gas Flow Setting:0 – 30 ■Auxiliary Gas Flow Setting:0 – 20 (optional) ■Translational Stage:Linear XY-axis manual stage, ±5 mm travel distance, 30 µm travel accuracy ■Camera:1.3M pixels, 20x ̶ 90x magnification rate, color CMOS sensor, up to 30 fps frame rate ■Light Source:Cool white (9000K) 5 mm round LED light, luminous intensity 46400 mcd ■Connection:Face seal, finger-tight 10-32 threaded fittings including Thermo nanoViper, IDEX MarvelX and MarvelXACT, Waters ZenFit, Phenomenex SecurityLink, VICI Cheminert C360IZR1, and nanoConnect ■Unit Dimension(W×H×D):25×17.5×15 cm  ■Unit Weight:3 kg

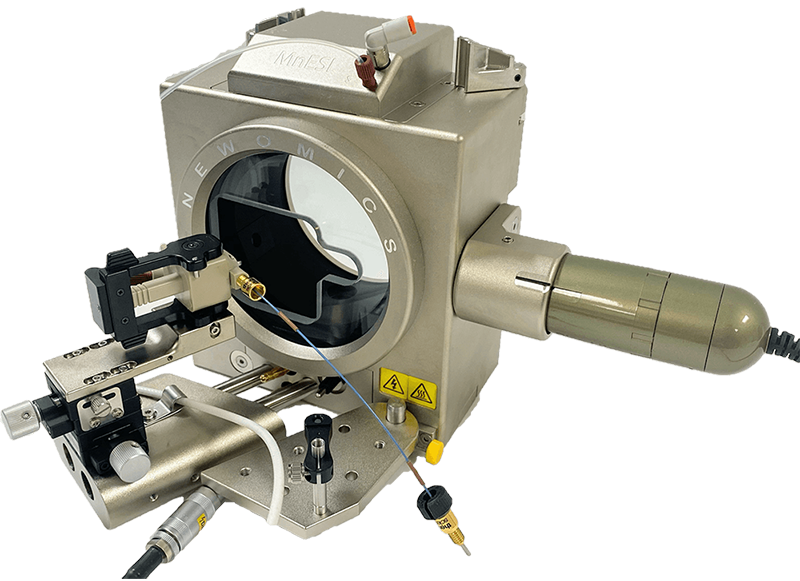

MnESI Source for Thermo Scientific Legacy Mass Spectrometers

IS-T02

対応MS:Thermo Scientific
Q Exactive Orbitrap 質量分析計(MS)

スペック

■Ionization Mode:Atmospheric pressure electrospray ionization (ESI), both positive and negative mode ■ESI Probe:Newomics M3 Emitter (refer to M3 Emitter specification) ■Open or Closed System:Closed source ■Flow Rate:Nano (20 – 1000 nL/min)、Micro (1 – 50 µL/min) ■Spray Angle:Fixed angle of 25° ■Spray Voltage:0 – 6 kV ■Sheath Gas Flow Setting:0 – 30 ■Auxiliary Gas Flow Setting:0 – 20 (optional) ■Translational Stage:Linear XY-axis manual stage, ±5 mm travel distance, 30 µm travel accuracy ■Camera:1.3M pixels, 20x ̶ 90x magnification rate, color CMOS sensor, up to 30 fps frame rate ■Light Source:Cool white (9000K) 5 mm round LED light, luminous intensity 46400 mcd ■Connection:Face seal, finger-tight 10-32 threaded fittings including Thermo nanoViper, IDEX MarvelX and MarvelXACT, Waters ZenFit, Phenomenex SecurityLink, VICI Cheminert C360IZR1, and nanoConnect ■Unit Dimension(W×H×D):25×17.5×15 cm  ■Unit Weight:3 kg

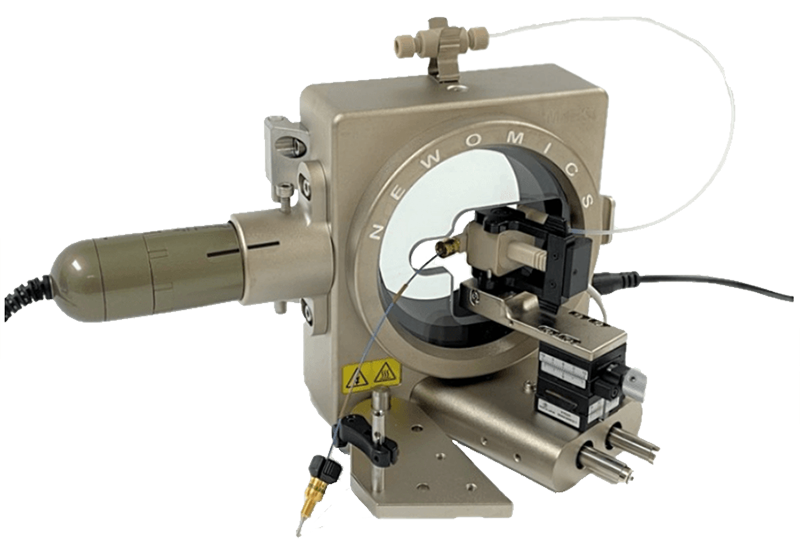

MnESI Source for Bruker Mass Spectrometers

IS-B01

対応MS:Bruker
超高分解能LC-QTOF MS maXis II
timsTOF

スペック

■Ionization Mode:Atmospheric pressure electrospray ionization (ESI), both positive and negative mode ■ESI Probe:Newomics M3 Emitter (refer to M3 Emitter specification) ■Open or Closed System:Closed source ■Flow Rate:Nano (20 – 1000 nL/min)、Micro (1 – 50 µL/min) ■Spray Angle:Fixed angle of 25° ■Spray Voltage:0 – 6 kV ■Sheath Gas Flow Setting:0 – 30 ■Auxiliary Gas Flow Setting:0 – 20 (optional) ■Translational Stage:Linear XY-axis manual stage, ±5 mm travel distance, 30 µm travel accuracy ■Camera:1.3M pixels, 20x ̶ 90x magnification rate, color CMOS sensor, up to 30 fps frame rate ■Light Source:Cool white (9000K) 5 mm round LED light, luminous intensity 46400 mcd ■Connection:Face seal, finger-tight 10-32 threaded fittings including Thermo nanoViper, IDEX MarvelX and MarvelXACT, Waters ZenFit, Phenomenex SecurityLink, VICI Cheminert C360IZR1, and nanoConnect ■Unit Dimension(W×H×D):25×17.5×15 cm  ■Unit Weight:3 kg



マルチノズルエミッタ

1〜40 µL/minの流量範囲に対応、流量に合わせて様々なエミッタサイズをラインナップ

・単一のマイクロフローを先端のノズルで複数のナノフローに均等に分割し、イオン化効率を劇的に向上
・10倍以上の高感度化
・堅牢で目詰まりしにくい
・使いやすく、プラグアンドプレイで操作可能
・エミッタサイズは5μmIDから30μmIDまで各サイズでラインナップ
・幅広い流量と多様な質量分析計とのインターフェースをラインナップ

エミッタラインナップ

M3エミッタ - 8nozzles, 10µm ID

品番:E8N10MU01
流量範囲 : 1-10 µL/min
ノズル数:8本
ノズル内径:10 µm
ノズル外形:20 µm
内容量:10 nL
流速:1 - 10 µL/min

M3エミッタ - 8nozzles, 20µm ID

品番:E8N20MU01
流量範囲 : 10-40 µL/min
ノズル数:8本
ノズル内径:20 µm
ノズル外形:30 µm
内容量:14 nL
流速:10 - 40 µL/min

M3エミッタ - 5nozzles, 20µm ID

品番:E5N20MU01
流量範囲 : 5-20 µL/min
ノズル数:5本
ノズル内径:20 µm
ノズル外形:30 µm
内容量:12 nL
流速:5 - 20 µL/min

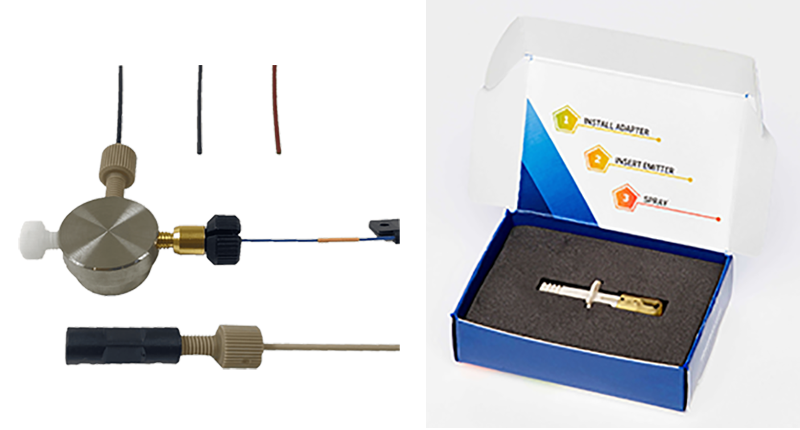

フロースプリッティングキット

コンベンショナルなLCのままマイクロフローの流量範囲へ変換可能なキット

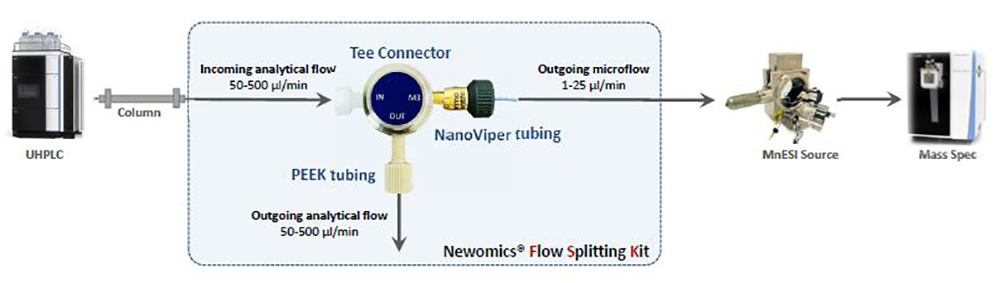

Flow Splitting Kitは、コンベンショナルLCの流速(50-500μL/min)をマイクロフローの流量(1~25μL/min)まで落とし、コンベンショナルLCのままナノLCの高感度分析を可能にするエミッタとナノバイパーを含めた変換キットです。ナノLCを導入することなく従来のUHPLCとMnESIイオンソースおよびM3エミッタをシームレスにLC/MSシステムと接続することが可能です。

1~25μL/minの範囲で変換する流量に応じたキットをラインナップ

Flow Splitting Kit for Microflow LC/MS 1 – 5 µL/min

品番:FSK-01
M3の流量:1-5 µL/min
キットに含まれているM3エミッタ:10 µm ID, 8-nozzle
キットに含まれているnanoViper:20 µm ID, 150mm
スプリット比:1:50, 1:100, 1:200
保証:3か月

Flow Splitting Kit for Microflow LC/MS 5 – 15 µL/min

品番:FSK-02
M3の流量:5-15 µL/min
キットに含まれているM3エミッタ:10 µm ID, 8-nozzle
キットに含まれているnanoViper:50 µm ID, 150mm
スプリット比:1:10, 1:20, 1:50
保証:3か月

Flow Splitting Kit for Microflow LC/MS 10 – 25 µL/min

品番:FSK-03
M3の流量:10-25 µL/min
キットに含まれているM3エミッタ:20 µm ID, 8-nozzle
キットに含まれているnanoViper:50 µm ID, 150mm
スプリット比:1:50, 1:100, 1:200
保証:3か月

価格表

MnESIイオンソース

品番 品名 金額(円)
 IS-T01  MnESI Source for
 Thermo Scientific
 New Generation
 Mass Spectrometers
 4,250,000
 IS-T02  MnESI Source for
 Thermo Scientific
 Legacy Mass
 Spectrometers
 4,250,000
 IS-B01  MnESI Source for
 Bruker Mass
 Spectrometers
 4,250,000

M3エミッタ

品番 品名 金額(円)
 E8N10MU01  NEWOMICS
 M3 EMITTER
 (10um, 8 nozzles)
 64,000
 E8N20MU01  NEWOMICS
 M3 EMITTER
 (20um, 8 nozzles)
 64,000
 E5N20MU01  NEWOMICS
 M3 EMITTER
 (20um, 5 nozzles)
 64,000

フロースプリッティングキット

品番 品名 金額(円)
 FSK-01  Flow Splitting Kit
 for Microflow LC/MS
 1 – 5 μL/min
 215,000
 FSK-02  Flow Splitting Kit
 for Microflow LC/MS
 5 – 15 μL/min
 215,000
 FSK-03  Flow Splitting Kit
 for Microflow LC/MS
 10 – 25 μL/min
 215,000

金額は予告なく変更となる場合がございます。製品に関する詳細はお問い合わせください。

 お問い合わせはこちら


アプリケーション

 M3エミッターにより、LC-MSベースのマルチオミクス(プロテオミクス、メタボロミクス、およびリピドミクスを含む)を使用して、ヒト血液サンプル、哺乳類細胞、宿主細胞タンパク質、CHO細胞培養培地、抗体薬などの少量の生体サンプルの分析が可能になります。
下記よりボトムアッププロテオミクス、ターゲットプロテオミクス、ショットガンリピドミクスの各アプリケーションノートをダウンロードいただけます。

そのほかのアプリケーションはこちら

 アプリケーションはこちら

Microflow LC - Nanospray MS for Bottom-up Proteomics

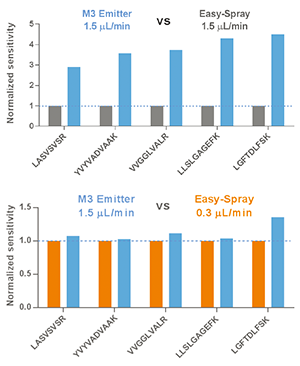

マイクロフローの流量でナノフローの高感度

150 µm内径カラム(流量1.5 µL / min)において、M3エミッタとシングルノズルエミッタ(Easy-Spray)を比較。M3エミッタは従来のシングルノズルエミッタ(Easy-Spray)に比べ、感度を約3〜5倍向上させます。
さらに、マイクロフローレートのM3エミッタは、0.3 µL / minのナノフローカラム(内径75 µm)で動作する従来のエミッターと同様の感度を示します。

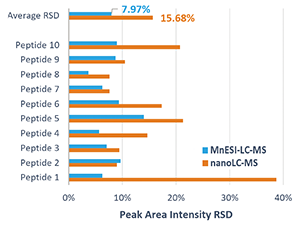

MnESI-LC/MSを搭載したM3エミッタは、ナノフローLC/MSより優れた堅牢性と再現性を実現

1 µgのヒト血漿消化物を25回注入して、堅牢性を評価。ナノフローLC-MSと比較して、MnESI-LC-MSで達成される平均RSDは約50%小さくなります。特に低有機移動相(保持時間<20分)で溶出したペプチドの場合、MnESI-LC-MSはナノフローLC-MSよりもはるかに低いRSD値を達成します。

Microflow LC - Nanospray MS for Targeted Proteomics

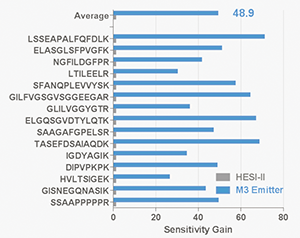

M3エミッタ搭載でハイフローLC/MSの40倍の感度が得られます

M3エミッタを備えたマイクロフローLC-Nanospray MSは、従来の高流量LC/MSと比較して40倍以上の感度向上を実現します。

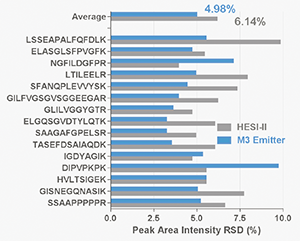

M3エミッタ搭載のMnESI-LC/MSはハイフローの堅牢性を実現

堅牢性をテストするために、ヒト血漿消化物を300回注入しました。 M3エミッタを備えたMnESI-LC/MSは、ばらつきを補正するための内部標準を使用せずに、ピーク面積強度RSDは平均で約5%を達成します。対照的に、高流量LC/MSのピーク面積強度RSDは平均で約6%です。
