PAL RTCツール＆モジュール
様々なサンプル調製の自動化を叶えるツール＆モジュール
ラボのルーチンワークは、PALにおまかせしましょう
PAL RTCには様々な自動化ニーズに応えるツールとモジュールをご用意しております。
液打ちやヘッドスペース、SPMEなど様々なハンドリングツールに、サンプルの加熱・撹拌や遠心分離、分注・希釈、さらにバイアルキャップの開け閉めまで、様々なサンプル調製を行うモジュール類。
エーエムアールのPALにはメーカー純正のものだけではなく、電子天秤や液面センサー、超音波洗浄器等のサードパーティ製品も組み込み、搭載できます。
また、ワークフローを実行するメソッドも付属のソフトウェアで作成。

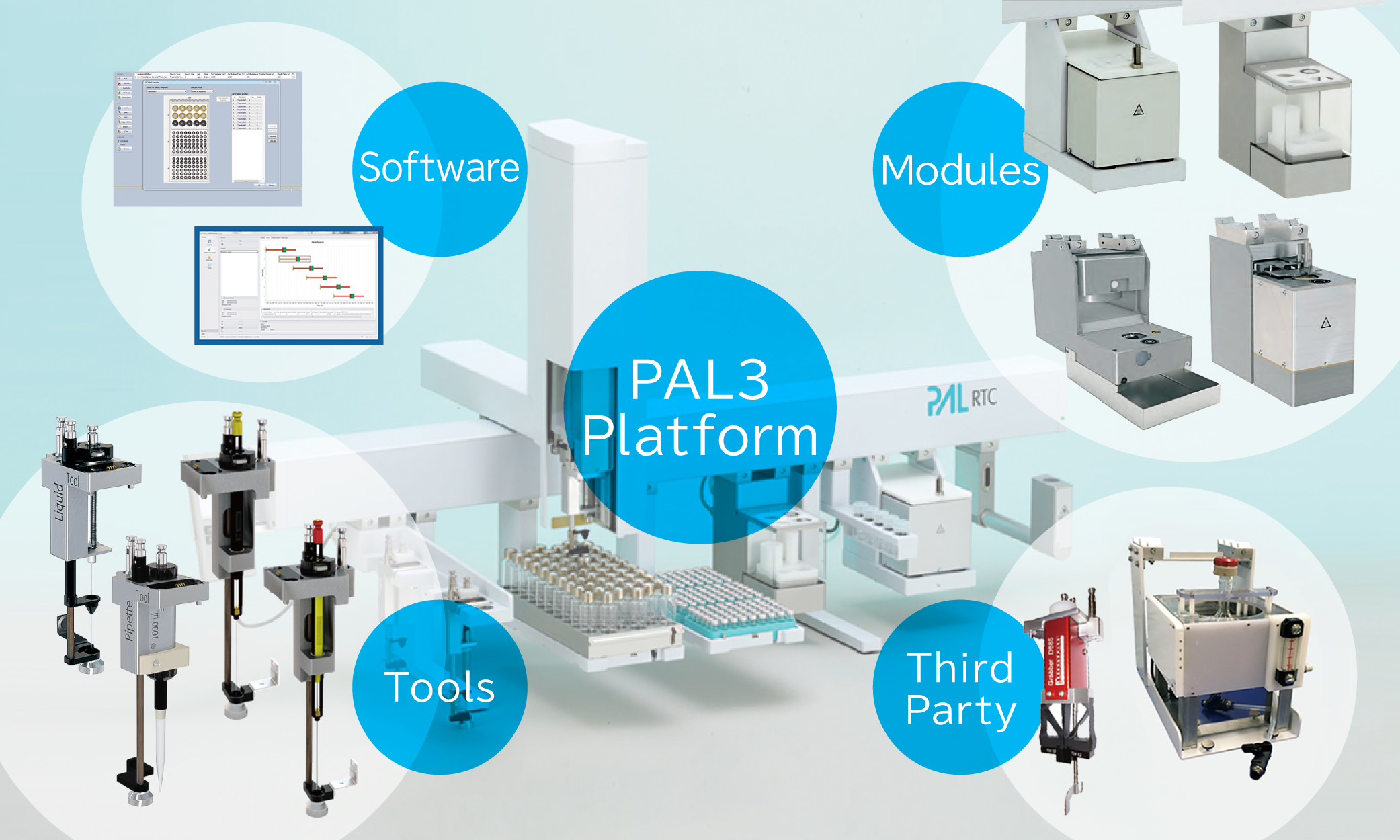

PAL3はお客様それぞれのお仕事に合わせたカスタマイズ可能なプラットフォームシステム。多彩なオプションから、目的に応じたツールとモジュールをお選びください。
目次
ハンドリングツール＆シリンジ（Smart Syringe）
モジュール
トレイホルダー、スタック、ラック
サードパーティ
制御用ソフトウェア
MS接続キット
消耗品
PAL関連資料
各ツールの詳細なスペックやラインナップは「PAL RTCオプション製品カタログ」をご覧ください。
また、自動化が可能な主なアプリケーション例は「PAL RTCアプリケーション例」ページをご覧ください。
ハンドリングツール＆シリンジ

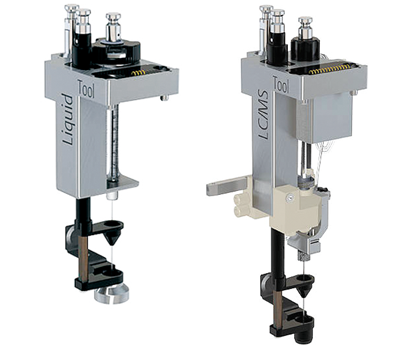

リキッドシリンジツール（液打ち用シリンジツール）
シリンジ容量：0.5 µL/1.2 µL/5 µL/10 µL/25 µL/100 µL/250 µL/500 µL/1,000 µL/2,500 µL/5,000 µL/10,000 µL
LCMS-Pツール
高感度なLCMSのインジェクション用にキャリーオーバーを低減させるシリンジ洗浄機構を内蔵。
容量：100 µL
※使用にはLCMS-Pモジュールが必要です。詳しくはお問い合わせください ※チューブ接続のため稼働範囲に制限があります

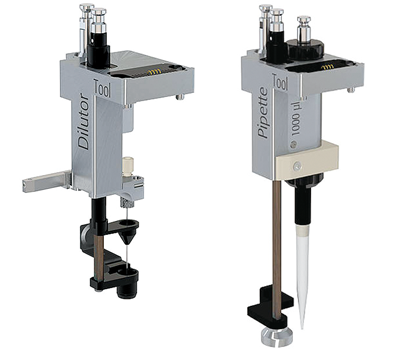

ダイリューターツール
大容量の液体の分注をします。使用にはダイリューターモジュールが必要です。※チューブ接続のため稼働範囲に制限があります
容量：100 µL/1,000 µL/5,000 µL/10,000 µL
ピペットツール
専用のピペットチップ（使い捨て）とラックを使用します。デキャッパーモジュールと組み合わせてバイアルに分注可能。
チップ容量：200 µL/1,000 µL

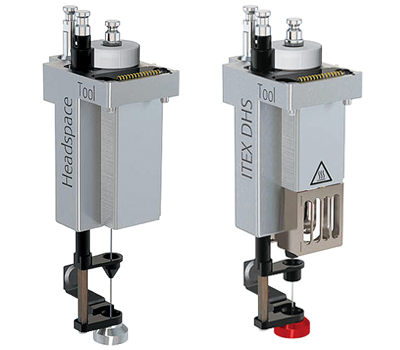

ヘッドスペースシリンジツール
ヘッドスペース用ツール。サンプルからの揮発性化合物を任意の量でインジェクションします。
容量：1000µL/2500µL/5000µL
ツール内温度範囲：40℃～
ITEX DHSツール
サンプルからの揮発性および半揮発性化合物を迅速に吸着します。シリンジのみでGCへインジェクションするので汚染は最小限です。ヘッドスペース、SPME、ITEXへの自動ツールチェンジも可能です。
容量：1.3mL
温度範囲：40℃～
吸着材：CarbosieveSⅢ60/80mesh、Carboxen1000-60/80mesh、Carbopack-C80/100mesh、Mix1（Tenax TA : Carboxen1000）、Mix2（Carbopack-C : CarbosieveSⅢ）、Mix3（Tenax GR : CarbosieveSⅢ）、Tenax GR-80/100mesh、Tenax TA 80/100mesh

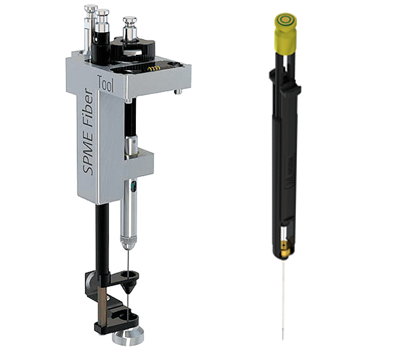

Smart SPMEファイバーツール
新しくなったSPMEファイバーファイバー交換が簡単ですぐに使えます。Smart SPMEファイバーは、ID、パラメーター、範囲、使用履歴を記録できる独自のSmartチップを搭載。
SPMEファイバーツールのご利用には、ツールのほかにホルダーとSPMEファイバーが必要となります。

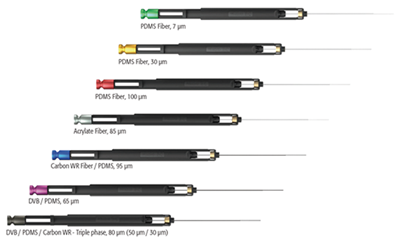

●SPMEファイバーラインナップ
Smart SPMEファイバーAcrylate（Polyacrylate）：膜厚85 µm
Smart SPMEファイバーCarbonWR：膜厚95 µm
Smart SPMEファイバーDVB/PDMS：膜厚65 µm
Smart SPMEファイバーPDMS：膜厚7 µm
Smart SPMEファイバーPDMS：膜厚30 µm
Smart SPMEファイバーPDMS：膜厚100 µm
Smart SPMEファイバーDVB/C-WR/PDMS：膜厚50/30 µm
この他、ファイバー5種のセットもございます。詳しくはお問い合わせください。

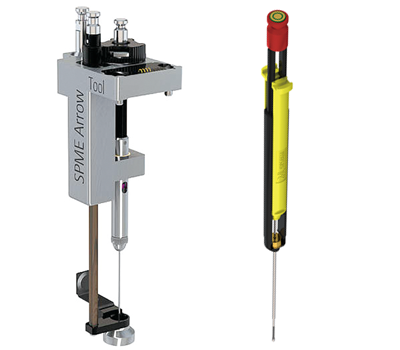

Smart SPME Arrowツール
堅牢で高感度、ファイバー交換も容易です。従来のSPMEファイバーに比べボリュームと表面積が拡大。数倍感度向上が実現し、耐久性も格段にアップしました。Smart SPME Arrowは、ID、パラメーター、範囲、使用履歴を記録している独自のSmartチップを搭載。
SPME Arrowのご利用には、ツールのほかにホルダーとSPME Arrowが必要となります。

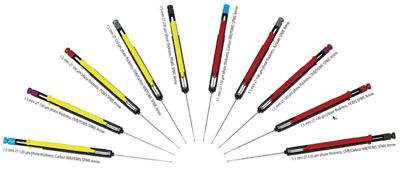

●SPME Arrowラインナップ
Smart SPME Arrow 1.10 mm Acrylate（Polyacrylate）：ファイバー直径1.10 mm, 膜厚100 µm
Smart SPME Arrow 1.10 mm CWR/PDMS：ファイバー直径1.10 mm, 膜厚120 µm
Smart SPME Arrow 1.50 mm CWR/PDMS：ファイバー直径1.50 mm, 膜厚120 µm
Smart SPME Arrow 1.10 mm DVB/PDMS：ファイバー直径1.10 mm, 膜厚120 µm
Smart SPME Arrow 1.50 mm DVB/PDMS：ファイバー直径1.50 mm, 膜厚120 µm
Smart SPME Arrow 1.10 mm PDMS：ファイバー直径1.10 mm, 膜厚100 µm
Smart SPME Arrow 1.50 mm PDMS：ファイバー直径1.50 mm, 膜厚100 µm
Smart SPME Arrow 1.50 mm PDMS：ファイバー直径1.50 mm, 膜厚250 µm
Smart SPME Arrow 1.10 mm DVB/Carbon WR/PDMS：ファイバー直径1.10 mm, 膜厚120 µm
Smart SPME Arrow 1.50 mm DVB/Carbon WR/PDMS：ファイバー直径1.50 mm, 膜厚120 µm
この他、Arrow5種のセットもございます。詳しくはお問い合わせください。
スマートシリンジ（PAL Smart Syringe）
2019年5月よりPAL3はシリーズⅡへリニューアルしました。「Smart Technology」を用いた新しいPAL3は、IDチップによるプロセスの安全性、信頼性と簡便性が向上しております。
シリンジ、ニードルのラインナップは「PAL Smart Syringe」として一部が変更となっております。
なお、「PAL Smart Syringe」は2019年4月以前に購入されたPALではご利用いただけません。
リニューアル前の製品に関しての詳細はお問い合わせください。
PAL Smart Syringeとは
品質：CTC Analyticsによって保証されたシリンジの一定品質
プロセスの安全性：シリンジのデザインはPALシステムでの使用に合わせ、CTC Analyticsによって承認および検証された形にカスタマイズ
簡便性：簡単で早く、そしてエラーのないセットアップのためにシリンジはPALシステムによって自動的に認識され、すべての重要なパラメーターは自動的にロードされる
シリンジ履歴のトレース：総ストローク数、温度、最初の使用日およびその他の情報はすべてのPAL Smart Syringeのチップ上に保存され、予防保全のための警告を設定することができる

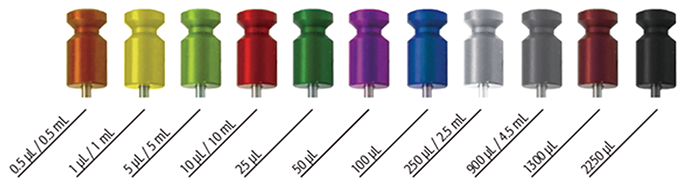

カラーコード：シリンジヘッドの色にはシリンジ容量がコードされている（カラーコードは各シリンジの箱に印刷）
シリンジは「Fixed Needle」と「Exchangeable Needle」の2タイプ
Smart Syringeでは、液打ち用シリンジにシリンジとニードルが一体になった「Fixed Needle」と、ニードルの交換が可能な「Exchangeable Needle」をラインナップしております。お客様の使用用途に合わせて選んでいただけます。製品の詳細なラインナップはお問い合わせください。
Fixed Needle（写真上）：ニードルがシリンジ本体に固定されているタイプ。安価でデッドボリュームが少ないのが特徴です。
Exchangeable Needle（写真下）：Fixed Needleのシリンジに使用したい容量またはニードルゲージ・先端形状のものがない場合はこちらからお選びください。また取り扱う液体由来でニードルが詰まりやすい等の理由でニードル交換できた方が良い場合など。

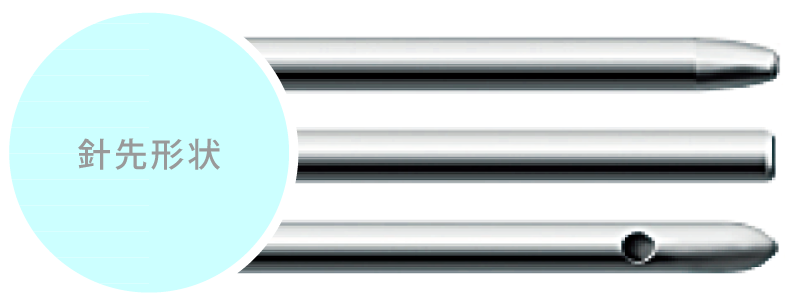

針先形状
Conical：GCインジェクション等
Flat：LCインジェクション・試薬類の分注等
Sideport：ヘッドスペース
モジュール
バイアル搬送やキャップの開閉など

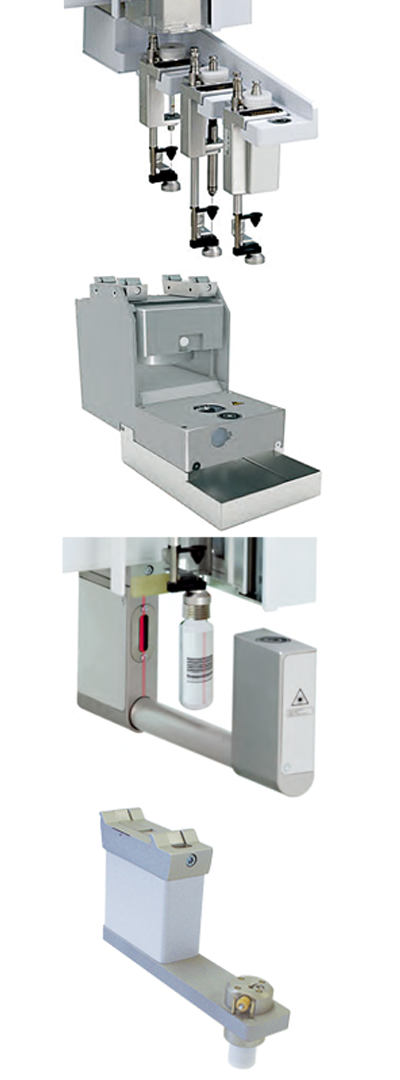

パークステーション
リキッドツール、ヘッドスペースツール、SPMEファイバーツールなど、最大3つまでのツールの保管と自動ツール交換が可能です。パークステーションは最大2個までPALへ搭載できます。
【動画】PAL RTC自動ツール交換機能
デキャッパー
スクリューキャップの自動開閉が可能です。※バイアル及びキャップはPAL専用のものを推奨
対応バイアルサイズ：2 mLバイアル、10 mLバイアル、20 mLバイアル
バーコードリーダー
1Dのバーコードを読み取り。
【動画】バーコードリーダーによるバイアルの1Dバーコード読み取り機能
マルチプルヘッドスペースモジュール
バイアル内雰囲気のガス置換及び乾燥。ヘッドスペースツールを使用します。
【動画】マルチプルヘッドスペースの動作
サンプル処理に
アジテーター
アジテーターサンプルの加熱・撹拌用モジュール。
サンプル処理数：20 mLバイアル×6
※オプションの「PALアジテータ10 mLバイアル用インサートセット」もしくは「PALアジテータ2 mLバイアル用インサートセット」で2 mL／10 mLバイアルを利用可能
温度範囲：40～200 ℃（温度設定は1 ℃単位）
回転数：250～750 rpm
【動画】アジテーターによるサンプルの加熱・撹拌
Heatex Stirrer
サンプル前処理やSPME Arrowでの加熱撹拌用モジュール。
温度範囲：40 〜150 ℃
攪拌速度：1,600 rpmまで（200サイクロイドループ）
バイアルサイズ：20 mLバイアル（2 mL、10 mLバイアル使用時は要アダプター）
SPME Arrow ファイバーコンディショニングモジュール
SPME Arrowファイバー、またはSPMEファイバーのコンディショニング／プレコンディショニング
温度設定：40 ～350 ℃（温度設定は1 ℃単位）
ボルテックスミキサー
サンプルの混合・抽出のための撹拌用モジュール。
標準バイアルサイズ：2 mL／10 mL／20 mL カスタムバイアル用スロット
撹拌速度：250～2,000 rpm
【動画】ボルテックスミキサーによる20mLバイアル内サンプルの撹拌
遠心機
サンプルの遠心分離に。Combi、2mL、10mL用の3種あり。
相対遠心力
遠心機Combi：2,000 xg
遠心機2 mL：5,000 xg
遠心機10 mL：2,600 xg
対応バイアルサイズ
遠心機Combi：2 mL（4バイアル）＋10 mL／20 mL（各2バイアル）
遠心機2 mL：2 mL（8バイアル）
遠心機10 mL：10mL（6バイアル）※オプションで2mLおよび4mLバイアル対応可

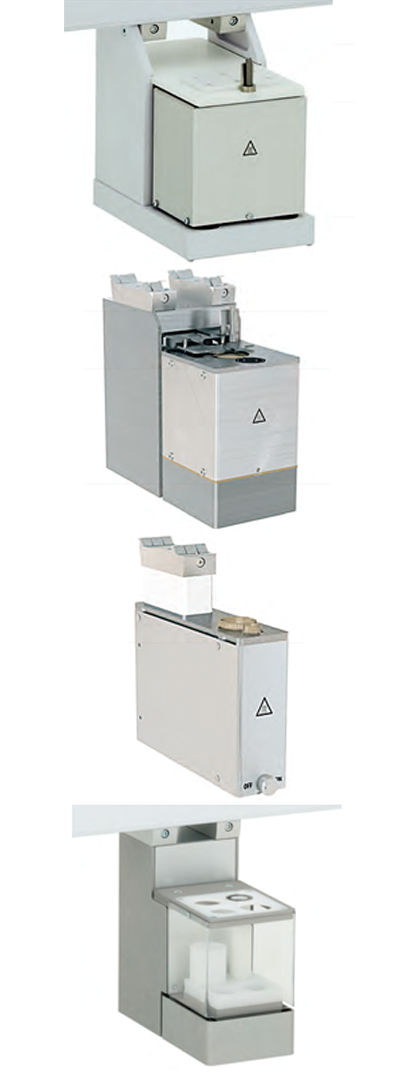

希釈、洗浄など溶媒用モジュール

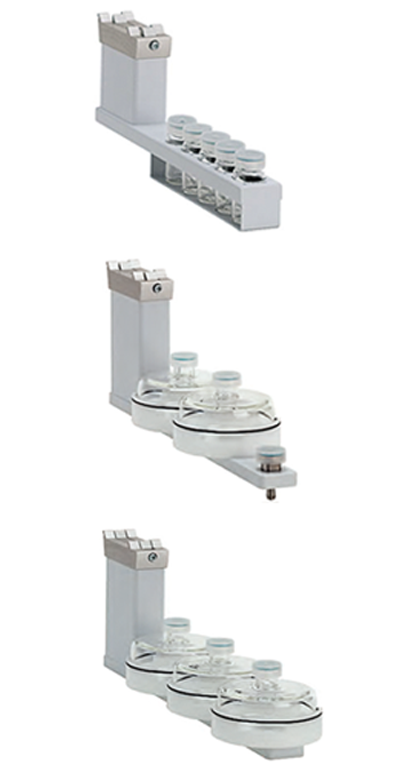

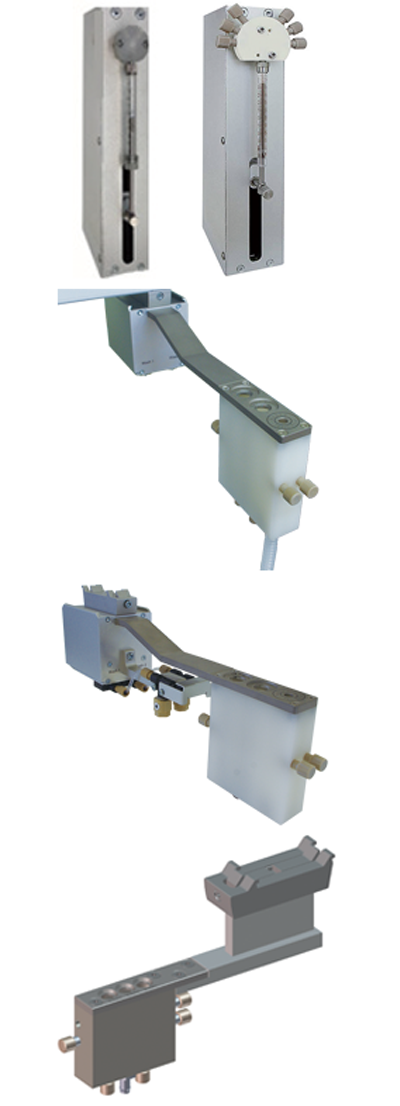

ダイリューターモジュール
大容量の液体を分注します。シングルとマルチの2種あり。マルチタイプは最大5種類の液体の切り換えが可能です。
LCMSウォッシュモジュール
LCMS-Pツール用洗浄モジュールです。使用にはLCMS-Pツール、LCMS-Pモジュールが必要となります。ファストウォッシュでも代用可能です。
2ソルベントファストウォッシュモジュール
2種類の溶媒（水系と有機溶媒など）を組み合わせ可能です。
【動画】2ソルベントファストウォッシュモジュールによる動作
HF 2ソルベントファストウォッシュモジュール
２ソルベントファストウォッシュモジュールより大流量で洗浄ポートを満たします。
スタンダードウォッシュモジュール
少量洗浄用モジュールです。10mL洗浄溶媒バイアル4つと廃棄バイアル１つを搭載。
【動画】スタンダードウォッシュモジュールによる動作
ラージウォッシュモジュール
大量注入用の洗浄モジュールです。100mL洗浄液コンテナ2つ搭載。
ソルベントモジュール
多量の溶媒を用いる段階希釈などにお使いいただけます。100mL洗浄コンテナを３つ搭載。
その他

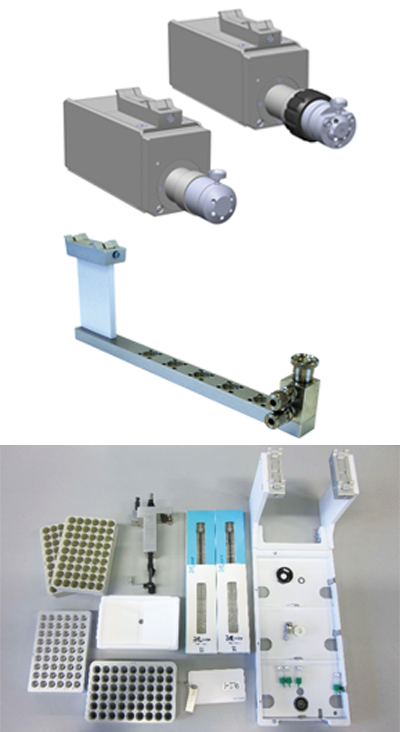

バルブドライブモジュール（バルコバルブ用／レオダインバルブ用）
サンプル注入、オンラインLC-LC/MSやオンラインSPE-LC/MSのカラム切り換え、複数カラムの流路切り換えによる選択など様々な用途に用いられる一般的なバルブドライブです。バルコ用またはレオダイン用に2種あり。
【動画】バルブドライブによるインジェクションの動作
フローセル
ホルダーには最大6つのフローセルを搭載可能です（写真はフローセル1点搭載）
ITSPキット
µSPE用基本キットです。別途ITSP用のカートリッジが必要となります。
●QuEChERS用カートリッジキット
Cart-μSPE-GC-QUE-0.3mL
Cart-μSPE-GC-QUECHERS
Cart-μSPE-LC-QUE-0.3mL
Cart-μSPE-LC-QUECHERS

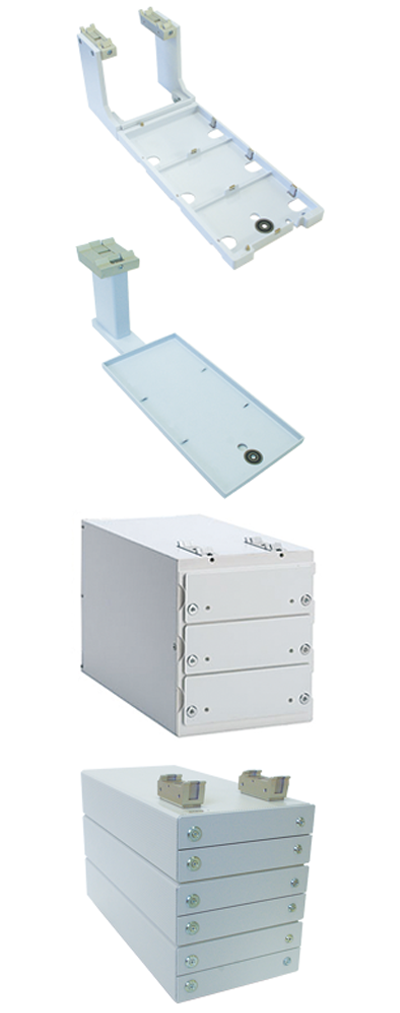

トレイホルダー、スタック、ラック
サンプルを室温で保管

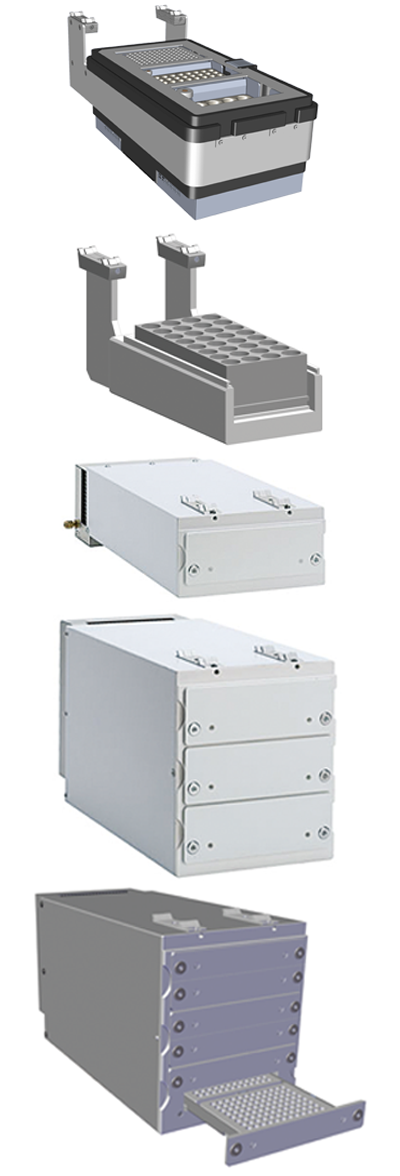

トレイホルダー
搭載可能容量（以下を組み合わせて3枚まで搭載可能）
マイクロタイタープレート、ディープウェルプレート、VT15（10/20 mL×15）、VT54（2 mL×54）、VT70（1 mL×70）、R60（10/20 mL×60）※R60は搭載枚数は1枚のみ、ピペットチップラック
トレイプレート
搭載可能容量（3枚まで搭載可能）
マイクロタイタープレート、ディープウェルプレート、VT15、VT54、VT70、ピペットチップラック
スタック 6DW
搭載可能プレート（6枚まで）
マイクロタイタープレート、ディープウェルプレート、VT15（15×10 mL）、VT54（54×2 mL）、VT70（70×1 mL）
スタック 12MT
搭載可能プレート
マイクロタイタープレート、浅型×12
サンプルを加熱または冷却等の規定温度条件下で保管
トレイクーラー【NEW】
バイアルおよびMTプレートを、設定温度条件下で保管。
温度設定：4 ～ 40 ℃（温度設定は0.1 ℃単位）
搭載可能容量（バイアルラックおよびMTP合計3枚まで）：96ウェルマイクロタイタープレート、VT15（15×20 mLまたは10 mL）、VT54（54×2 mL）、VT70（70×1 mL）
※20 ｍLバイアル以外は専用のインサートが必要です。
【アルミ製専用ラック（2mLバイアルのみ）】
Aluminum Sample Rack TV 54 for up to 54x 2mL tapered vials
【インサート】
Insert PAL3-TrayCooler for 10mL vials (VT15 tray)
Insert PAL3-TrayCooler for 1mL vials (VT70 tray)
Insert PAL3-TrayCooler for 2mL vials (VT54 tray)
Insert PAL3-TrayCooler for 96 well MTP 14.5 mm high
リキッドトレイクーラー
加熱／冷却が可能なトレイホルダーとサンプルトレイ。
温度設定：4～70 ℃※温度管理には外付けの液循環槽が必要です
搭載可能容量：2 mLバイアル×98（特注かさ上げ台が必要です）、10 mL / 20 mLバイアル×32
ペルチェスタック 2DW
温度設定：4～40 ℃（温度設定は0.1 ℃単位）
搭載可能容量（2枚まで）：マイクロタイタープレート、ディープウェルプレート、VT15（15×10 mL）、VT54（54×2 mL）、VT70（70×1 mL）
ペルチェスタック 6DW
温度設定：4～40 ℃（温度設定は0.1 ℃単位）
搭載可能容量（6枚まで）：マイクロタイタープレート、ディープウェルプレート、VT15（15×10 mL）、VT54（54×2 mL）、VT70（70×1 mL）
ペルチェスタック 12MT
温度設定：4～40 ℃（温度設定は0.1 ℃単位）
搭載可能プレート：マイクロタイタープレート、浅型×12
【動画】ペルチェスタックに保管されたバイアルへのインジェクション

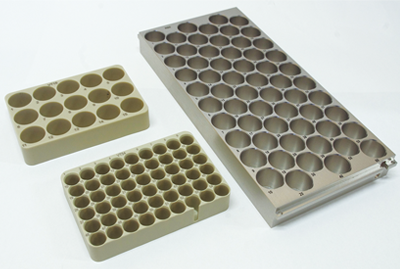

サンプルラック
R60：60×10/20 mLサンプルラック、10/20 mLバイアル60本収納 アルミニウム製
VT12：12×40 mLサンプルラック、40 mLバイアル12本収納
VT15：15×10/20 mLサンプルラック、10/20 mLバイアル15本収納
VT54：54×2 mLサンプルラック、2 mLバイアル54本収納
VT70：70×1 mLサンプルラック、1 mLバイアル70本収納
サードパーティ
AMR社のご提供するPAL3ではお客様の様々なワークフローに合わせてより拡張性の高いサードパーティ製品もご使用いただけます。

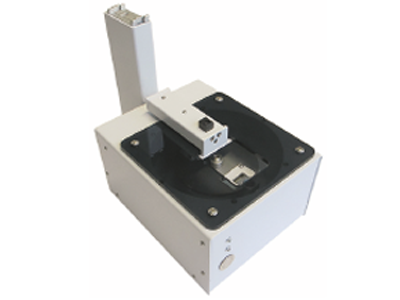

遠心機（Prolab社製）
対応バイアルサイズ：2 mLバイアル×2、10 mLバイアル×2
遠心力：最大3,000 G（6,500 rpm）
電子天秤
メトラー・トレド社製の電子天秤を搭載可能です。スペックは2種類から選択できます。別途、防震台と専用のかさ上げ台が必要です。詳細はお問い合わせください。
【動画】PAL RTCによるバイアル自動秤量（天秤インテグレーション）

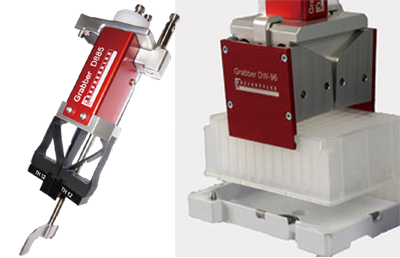

グラバーツール
●グラバー D885
フィルターバイアルなどのマグネットで運べない、非金属製のキャップを使用したバイアル等の搬送を行うためのツールです。
用途：Thomsonフィルターバイアルによる溶液ろ過、試験管の移動、分光キュベットの移動、金属キャップではないバイアルの移動
※用途により、先端部が異なるツールが必要になります
※グラバーツールの使用にはChronosソフトウェアは不要
●グラバーDW-96
96ウェルプレートの搬送が可能です。
オプションで、最大5,000 rpmで振とうできるシェーカーやヒーターシェーカーがございます。
【動画】グラバーツールによるThomsonフィルターバイアルの溶液ろ過、バイアルの搬送

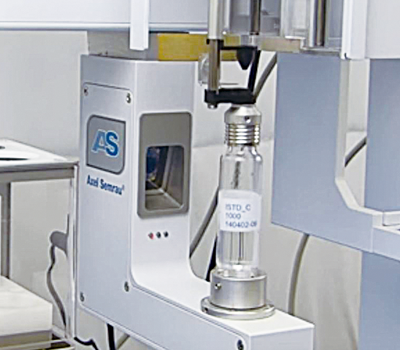

フォトブース（液面センサー）
液液抽出時の界面を認識して任意の相を回収する、メスフラスコの標線を検知して自動定容するなどの作業が可能です。※開発中の製品です。仕様などは変更の可能性があります
対応サイズ：2 mL／4 mL／10 mL／20 mLのバイアル、5、10、20 mLのメスフラスコ（SCHOTT社DURAN®）
※その他のフラスコもご相談ください
1D&2Dバーコードリーダー
1Dおよび2Dのバーコードの読み取り可能です。
対応バイアル：2 mLバイアル、10 mLバイアル、20 mLバイアル

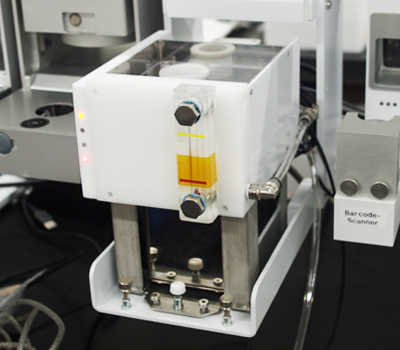

超音波洗浄器
ボルテックスだけでは溶解が難しい乾固したサンプルの再溶解や分散などにご利用いただけるモジュールです。100Wと200Wの2種あり。周波数はどちらも28 kHzです。※写真は開発中のものです
制御用ソフトウェア

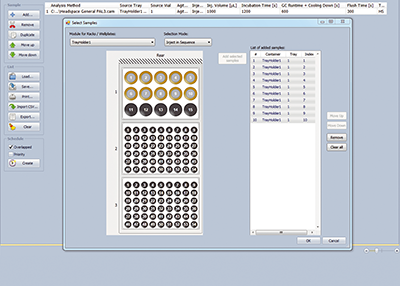

PAL Sample Control
PALのメソッド作成などが可能な付属のソフトウェアです。

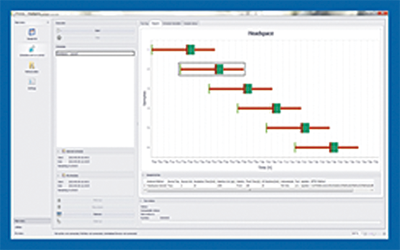

・視覚化されたスケジュール（オーバーラップドインジェクションのグラフ化など）
・分析開始、終了時間の表示
・優先順位の高いサンプルの割り込み分析が可能
※PAL Sample Controlは、各MSメーカーのCDS・MS-Data Systemsをサポートしています。
※PAL Sample ControlソフトウェアはAMR（VAR）からの独占販売です。
CHRONOS（クロノス）
サードパーティ製品をご利用の際はPAL3制御用にCHRONOSソフトウェアが別途必要となります。
Axel Semrau社製。PAL Sample Controlソフトウェアの上位版
主要メーカーMS接続キット
PAL RTCは主要メーカーのGCに接続可能です。下記以外の機種にも対応いたしますので、お問い合わせください。
| Agilent |
| GC5890 GC5975T GC6850 GC7820 GC6890/7890 GC6890/7890 |
| Thermo Fisher Scientific |
| Focus GC TRACE GC Ultra Trace1300/1310 |
| 島津製作所 |
| GC-S17A GC2010 GC2014 GC2025 GC2030 |
| DANI |
| Master GC |
| PerkinElmer |
| Clarus 500 GC Clarus 600 GC |
| VARIAN |
| CP-3800 |
| Bruker |
| 436-GC 451-GC 456-GC |

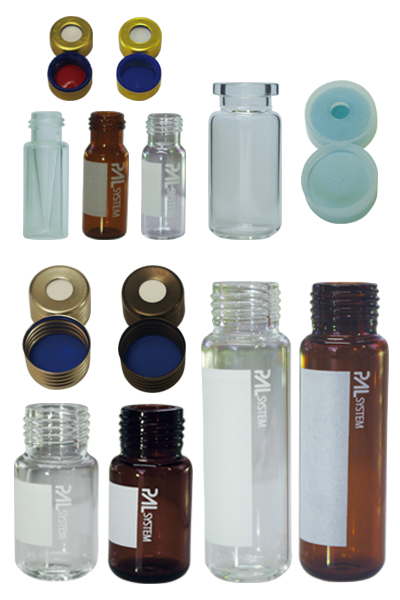

PAL3消耗品
バイアル
マイクロバイアル2CV 0.3 mL Clear PP インサート入
マイクロバイアル2CV 0.3 mL Clear PP 目盛付
バイアル2CV 1.5 mL AmberGlass
バイアル2CV 1.5 mL ClearGlass
バイアル10CV 10 mL AmberGlass
バイアル10CV 10 mL ClearGlass
バイアル20CV 20 mL AmberGlass
バイアル20CV 20 mL ClearGlass
バイアル40CV 40 mL ClearGlass
PALスタンダードウォッシュモジュール用バイアル10 mLクリア
キャップ
スクリューキャップ2CV, ND9, PP（ポリプロピレン）
スクリューキャップ2CV, ND9, PP（ポリプロピレン）, I-スリット
スクリューキャップ2CV, ND9, 金属製（色：ゴールド）
スクリューキャップ2CV, ND9,金属製（色：ゴールド）, Starburst スリット
スクリューキャップ10/20CV, ND18, 金属製（色：シルバー）
スクリューRe-Cap 10/20CV, ND18, PTFEメタルコーティング ※デキャッパーモジュール用
スクリューキャップ40CV, ND24, PP（ポリプロピレン）
PALウォッシュモジュールClipキャップ22 mmPE（モジュール共通）
