【旧型PALサポート情報】ハンディーターミナル液晶交換方法

AMRレポート

【 ハンディーターミナル液晶交換方法 】

対応機種;Legacy/xt



Kit LCD Repl

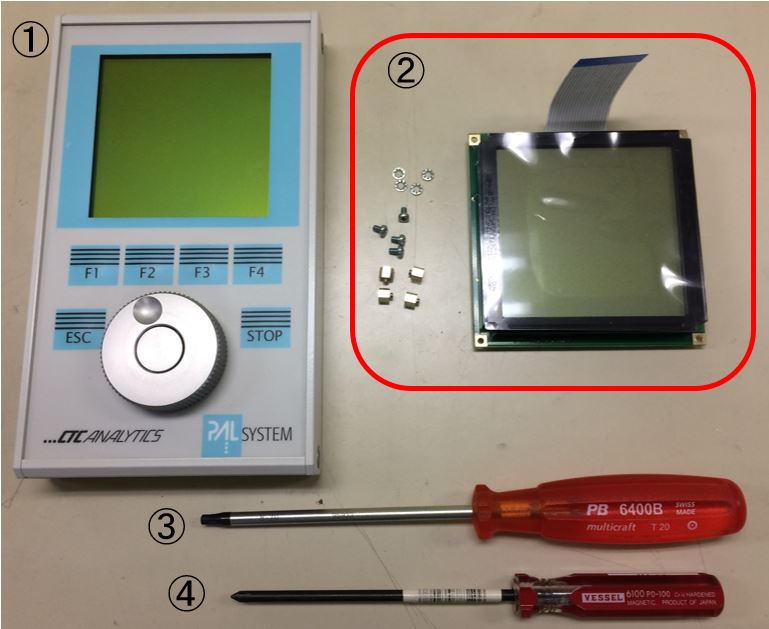

必要な部品及び工具

①ハンディーターミナル本体(※PALの電源を落とした後に、外してください。)

②ハンディーターミナル用LCDキット

③T20 トルクスドライバー

④P-1 プラスドライバー

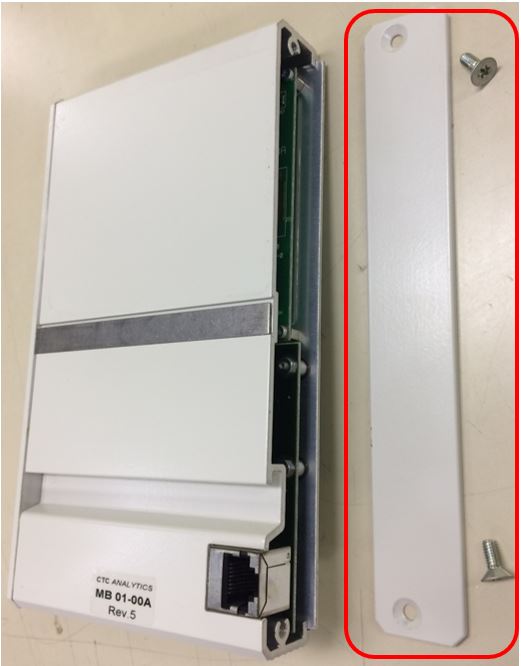

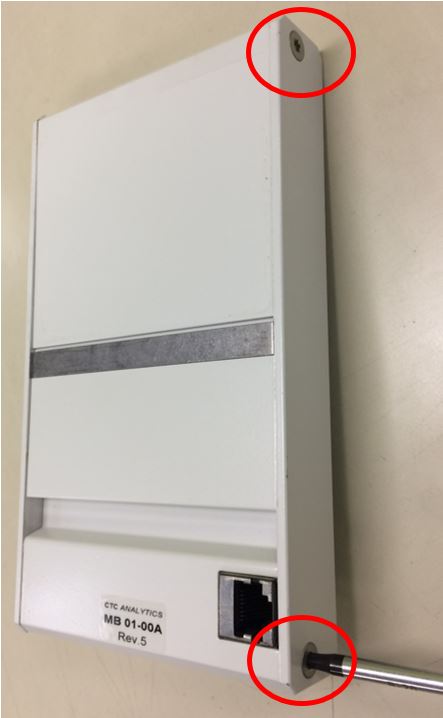

1.ハンディーターミナルの側面のネジをT20トルクスドライバーで外してください。

ハンディ側面

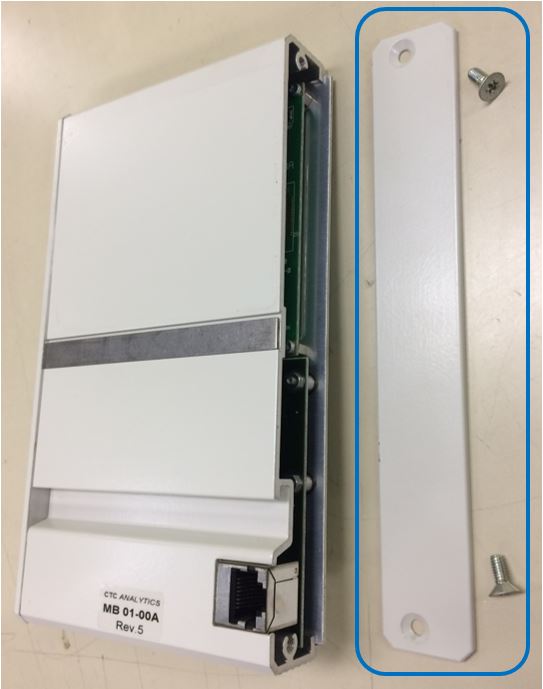

取り外し後

ハンディネジ外した後

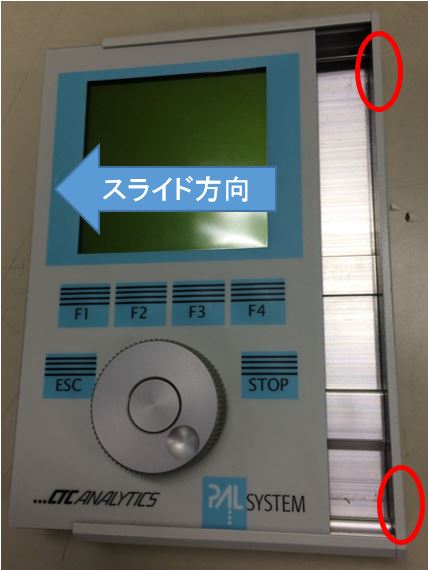

2.スライドさせて、カバーから取り外します。

ハンディ取り外し

外れない場合、反対側のネジ(T20:2個)を緩めると、スライドしやすくなります。

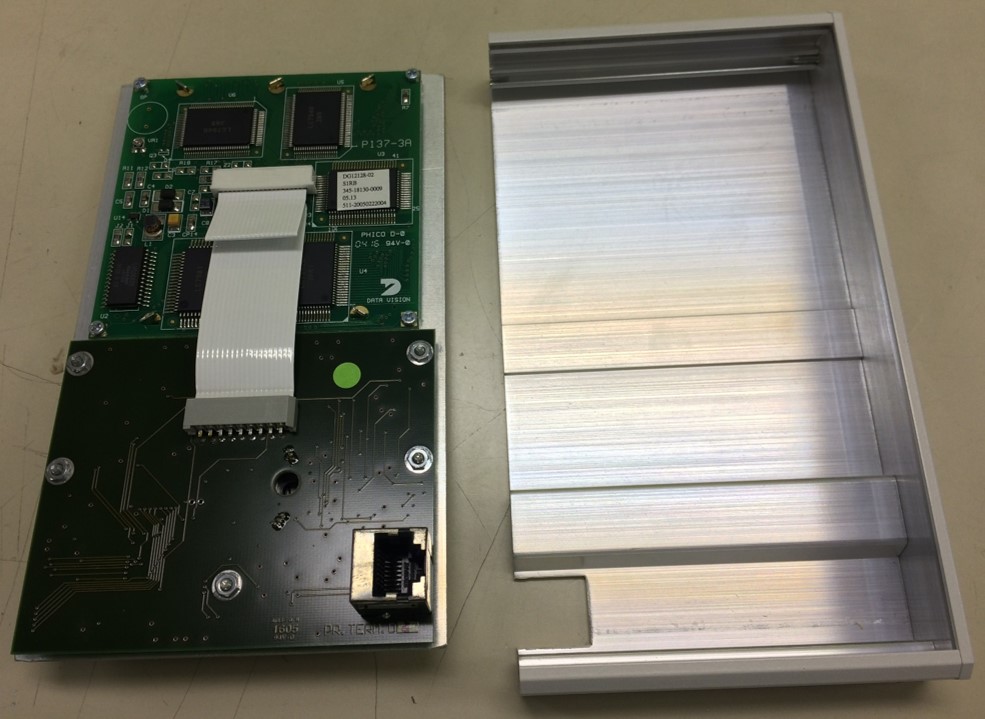

取り外し後

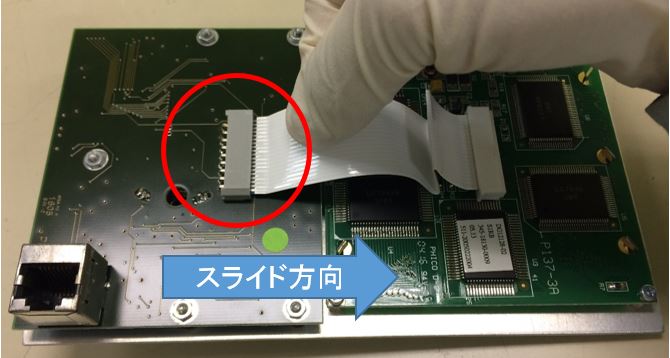

3.コネクターをスライドさせて外します。

コネクターの取り外し

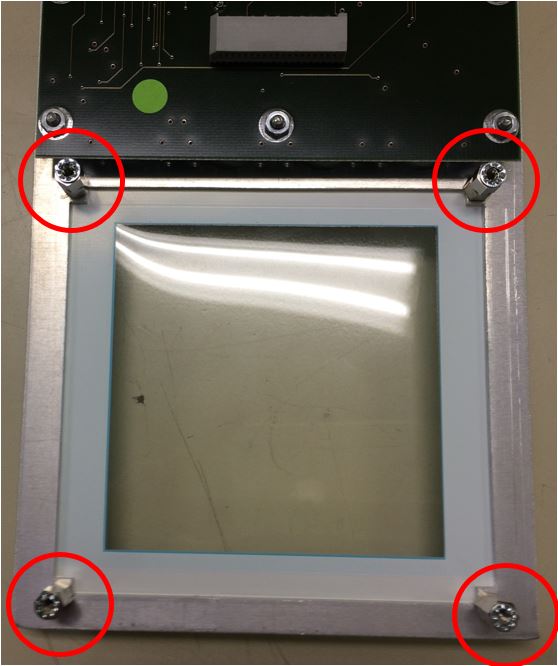

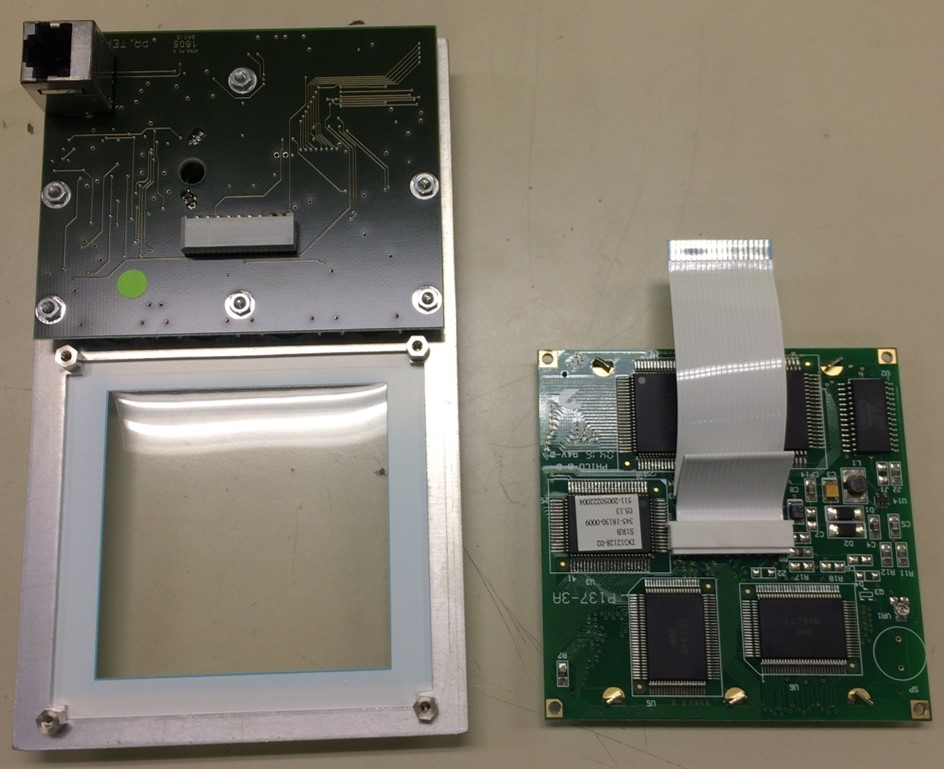

四隅のネジをP-1プラスドライバーで外すと、液晶部分が取れます。

コネクター

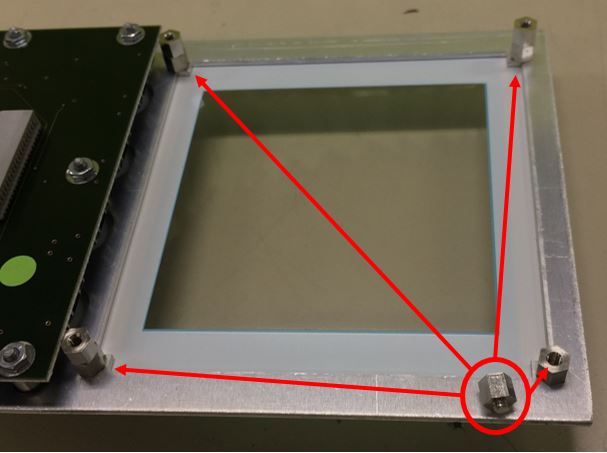

 4.付属のスペーサーを4カ所に付けてください。(ねじ込み式)

ハンディ内部



5.付属のワッシャーを4カ所に置いてください。

ワッシャー

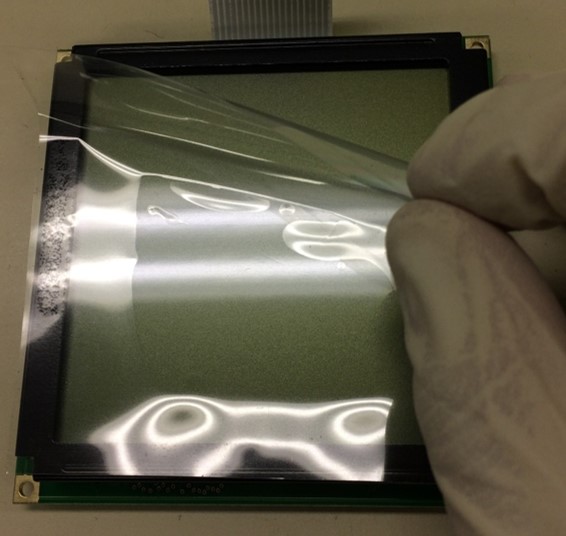

6.液晶のフィルムを剥がしてください。

液晶画面

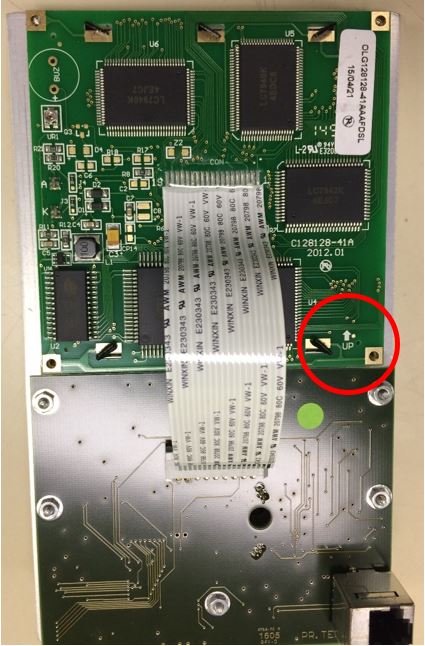

 7.”UP”の位置に注意して、液晶を置いてください。

コネクター取り付け

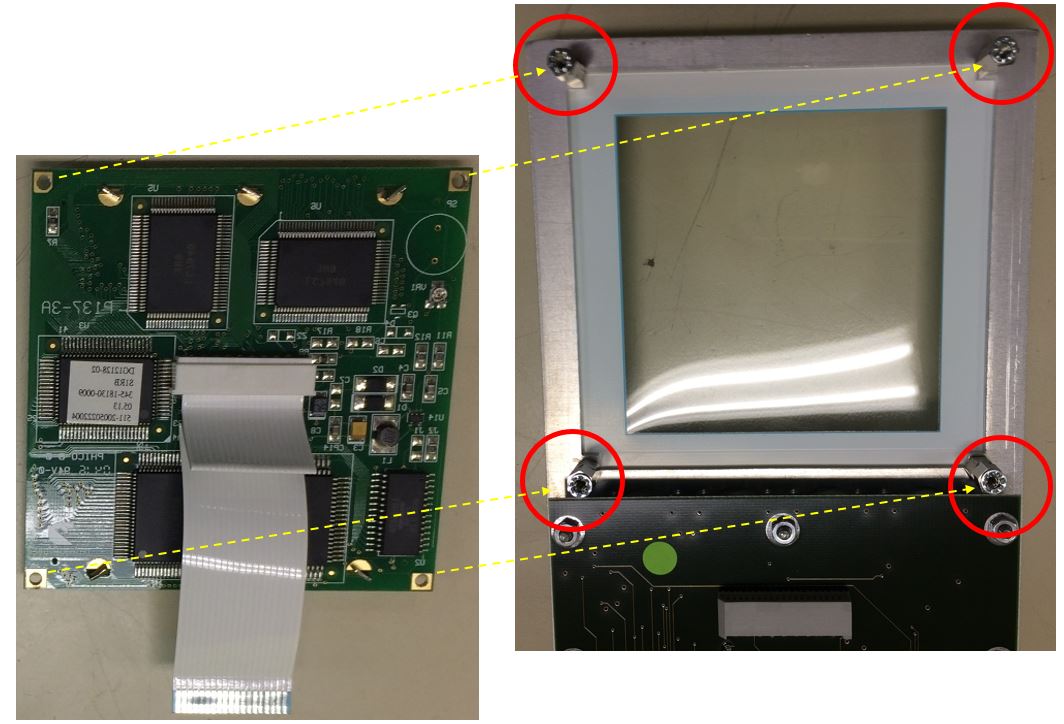

 【イメージ図】

 イメージ

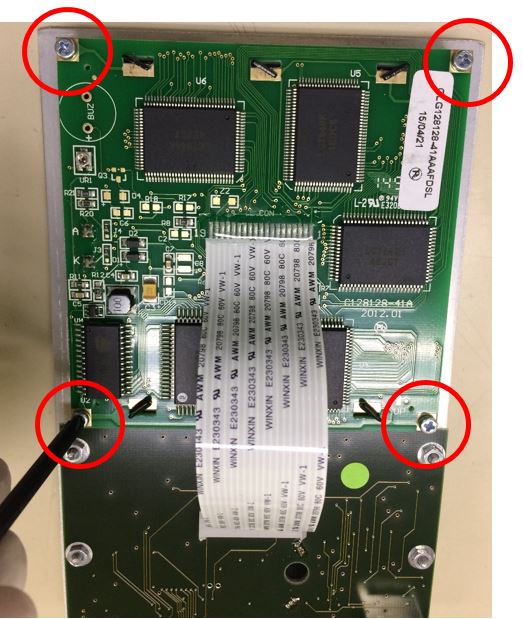

8.P-1プラスドライバーを使用し、付属のネジで4カ所を止めてください。

コネクター2

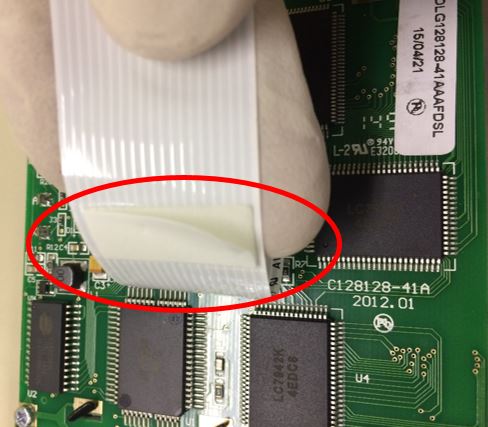

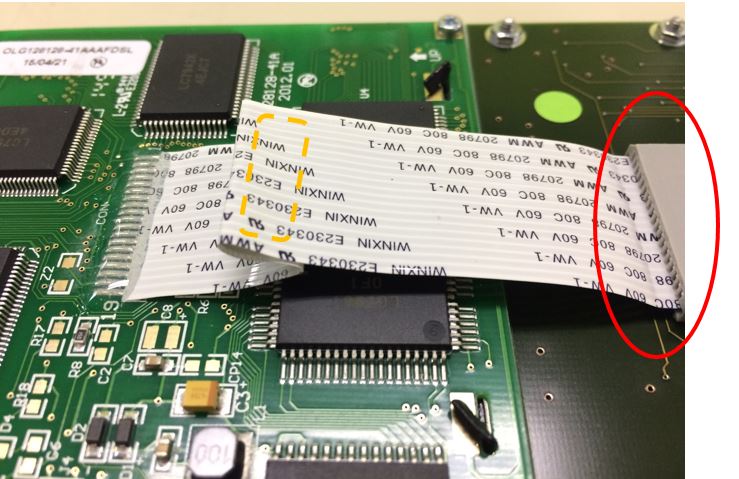

9.両面テープのフィルムを剥がしてください。

コネクター接着

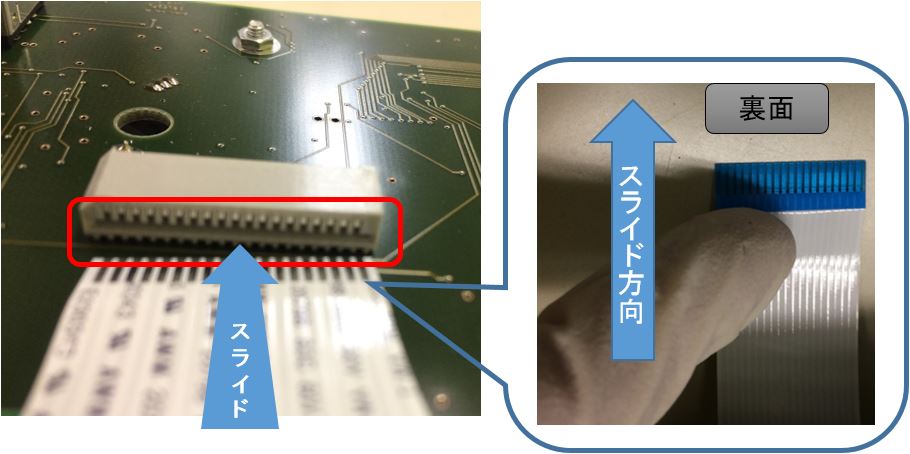

10.コネクターの隙間に入るように、止まるまで、押し込んでください。

 コネクターの接続

※裏面が補強されていますので、上記の部分を軽く押して押し込んでください。



11.両面テープで張り付けます。

※この時、短くし過ぎて、コネクターから抜けないように気を付けてください。

コネクターテープ

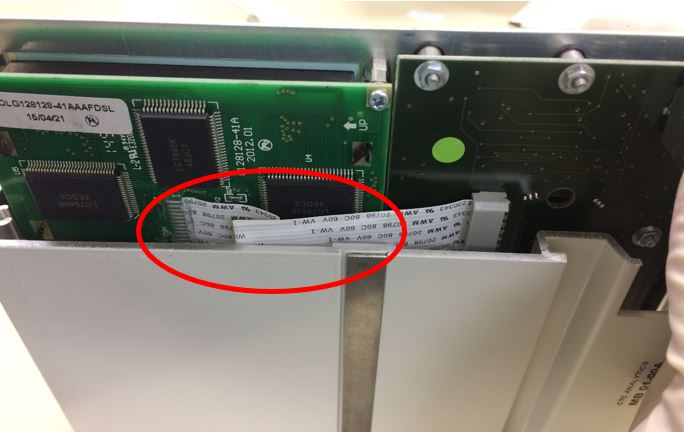

12.ケーブルに気を付けて、カバーに戻してください。

ハンディ収納



13.T20ドライバーを使用し、サイドカバーを戻してください。

フタネジ前

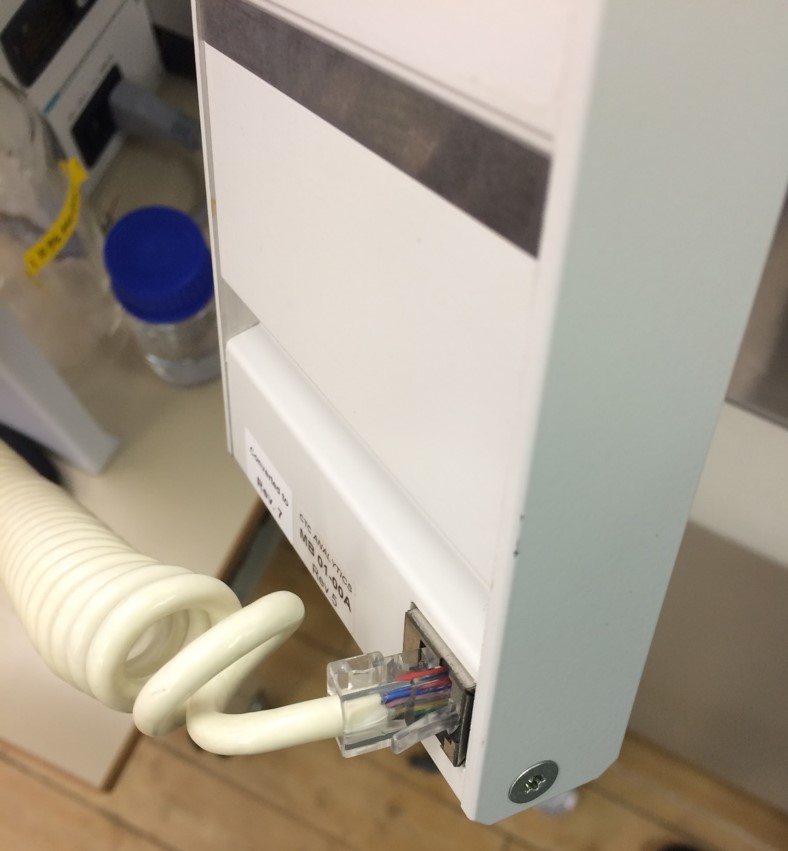

14.PALハンディーターミナルのケーブルをしっかりと挿し込み、PAL本体の電源を入れてください。

 液晶にPALの情報が表示されれば、完了となります。

ケーブル接続
